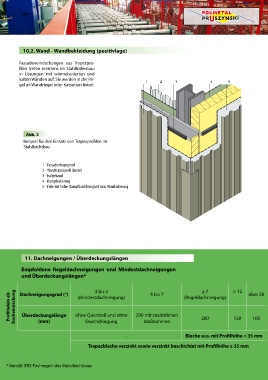

Page 9 - Montageanleitung für Trapezbleche

Trapezprofile

10.2. Wand - Wandbekleidung (positivlage)

Fassadeneindeckungen aus Trapezpro-
filen treten meistens im Stahlhallenbau
in Lösungen mit wärmeisolierten und
kalten Wänden auf. Sie werden in der Re-
gel an Wandriegel oder Kassetten fixiert.

Abb. 2
Beispiel für den Einsatz von Trapezprofilen im
Stahlleichtbau

1 - Fassadentrapezproil
2 - Wandtrapezprofil (innen)
3 - Isolierband
4 - Dampfisolierung
5 - Folie mit hoher Dampfdurchlässigkeit bzw. Windisolierung

11. Dachneigungen / Überdeckungslängen

Empfohlene Regeldachneigungen und Mindestdachneigungen
und Überdeckungslängen*

3 bis 5
≥ 7
5 bis 7
Profiltafeln als Dacheindeckung Dachneigungsgrad (°) ohne Querstoß und ohne 200 mit zusätzlichen (Regeldachneigung) ≥ 12 über 20
(Mindestdachneigung)
Überdeckungslänge
150
100
200
(mm)
Durchdringung
Maßnahmen
- Bleche w.o. mit Profilhöhe < 35 mm
Trapezbleche verzinkt sowie verzinkt beschichtet mit Profilhöhe ≥ 35 mm

* Gemäß IFBS-Fachregeln des Metalleichtbaus
