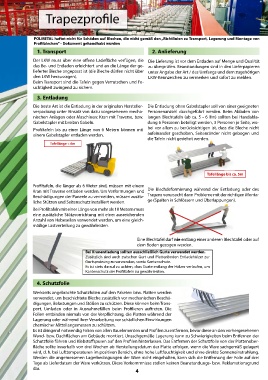

Page 4 - Montageanleitung für Trapezbleche

Trapezprofile
Trapezprofile

POLMETAL haftet nicht für Schäden auf Blechen, die nicht gemäß den „Richtlinien zu Transport, Lagerung und Montage von
Profilblechen” - Dokument gehandhabt wurden
1. Transport 2. Anlieferung

Der LKW muss über eine offene Ladefläche verfügen, die Die Lieferung ist vor dem Entladen auf Menge und Qualität
das Be- und Entladen erleichtert und an die Länge der ge- zu überprüfen. Beanstandungen sind in den Lieferpapieren
lieferter Bleche angepasst ist (die Bleche dürfen nicht über unter Angabe der Art / des Umfangs und dem zugehörigen
den LKW herausragen). LKW-Kennzeichen zu vermerken und sofort zu melden.
Beim Transport sind die Tafeln gegen Verrutschen und Fe-
uchtigkeit zwingend zu sichern.

3. Entladung

Die beste Art ist die Entladung in der originalen Hersteller- Die Entladung ohne Gabelstapler soll von einer geeigneten
verpackung unter Einsatz von dazu vorgesehenen mecha- Personenanzahl durchgeführt werden. Beim Abladen von
nischen Anlagen oder Maschinen: Kran mit Traverse, bzw. langen Blechtafeln (ab ca. 5 - 6 lfm) sollten bei Handabla-
Gabelstapler mit breiten Gabeln. dung 6 Personen beteiligt werden, 3 Personen je Seite, wo-
Profiltafeln bis zu einer Länge von 6 Metern können mit bei vor allem zu berücksichtigen ist, dass die Bleche nicht
einem Gabelstapler entladen werden. aufeinander geschoben, Seitenränder nicht gebogen und
die Tafeln nicht gedehnt werden.
Tafellänge < 6m

Tafellänge bis ca. 5m

Profiltafeln, die länger als 6 Meter sind, müssen mit einem
Kran mit Traverse entladen werden. Um Verformungen und Die Blechdeformierung während der Entladung oder des
Beschädigungen der Paneele zu vermeiden, müssen zusätz- Tragens verursacht dann Probleme mit der richtigen Monta-
liche Stützen und Seitenschutz installiert werden. ge (Spalten in Schlössern und Überlappungen).
Bei Profiltafeln mit einer Länge von mehr als 10 Metern muss
eine zusätzliche Stützvorrichtung mit einer ausreichenden
Anzahl von Hebeseilen verwendet werden, um eine gleich-
mäßige Lastverteilung zu gewährleisten.

Eine Blechtafel darf nie entlang einer anderen Blechtafel oder auf
dem Boden gezogen werden.
Bei Kranentladung sollten ausschließlich Gurte verwendet werden.
Zusätzlich sind auch zwischen Gurt und Plattenboden Entladehölzer zur
Gurtspreizung zu verwenden, sowie Kantenschutz.
Es ist stets darauf zu achten, dass Gurte entlang der Hölzer verlaufen, um
Kantenschutz der Profiltafeln zu gewährleisten.

4. Schutzfolie

Werkseits angebrachte Schutzfolien auf den Paketen bzw. Platten werden
verwendet, um beschichtete Bleche zusätzlich vor mechanischen Beschä-
digungen, Belastungen und Stößen zu schützen. Diese können beim Trans-
port, Umladen oder in Ausnahmefällen beim Profilieren auftreten. Die
Folien entbinden niemals von der Verpflichtung, die Platten während der
Lagerung oder während ihrer Verarbeitung vor schädlichen Einwirkungen
chemischer Mittel angemessen zu schützen.
Es ist dringend notwendig Folien von allen Bauelementen und Profilen zu entfernen, bevor diese an den vorhergesehenen
Wand- bzw. Dachflächen am Gebäude montiert. Unsachgemäße Lagerung kann zu Schwierigkeiten beim Entfernen der
Schutzfolie führen und Klebstoffspuren auf den Profilen hinterlassen. Das Entfernen der Schutzfolie von der Plattenober-
fläche sollte innerhalb von drei Wochen ab Herstellungsdatum der Platte erfolgen, wenn die Ware sachgemäß gelagert
wird, d. h. bei Lufttemperaturen im positiven Bereich, ohne hohe Luftfeuchtigkeit und ohne direkte Sonneneinstrahlung.
Werden die angemessenen Lagerbedingungen der Ware nicht eingehalten, kann sich die Entfernung der Folie auf drei
Tage ab Lieferdatum der Ware verkürzen. Diese Vorkommnisse stellen keinen Beanstandungs- bzw. Reklamationsgrund
dar.
4
