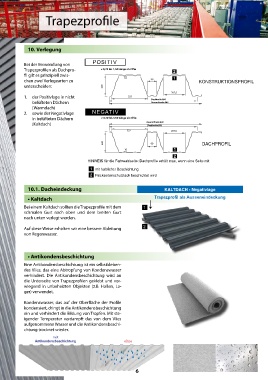

Page 6 - Montageanleitung für Trapezbleche

Trapezprofile
Trapezprofile

10. Verlegung

POSITIV
Bei der Verwendung von
Trapezprofilen als Dachpro- ≠ 0,70 bis 1,50 Länge ab 2 lfm 2
fil gilt es prinzipiell zwis- 1
chen zwei Verlegearten zu 10 90 KONSTRUKTIONSPROFIL
unterscheiden: 200
207,5
1. der Positivlage in nicht 337 Deckbreite 856
belüfteten Dächern Gesamtbreite 880
(Warmdach)
2. sowie der Negativlage NEGATIV
in belüfteten Dächern ≠ 0,70 bis 1,50 Länge ab 2 lfm
(Kaltdach) Gesamtbreite 880
Deckbreite 856
337 207,5

200 90 DACHPROFIL
10 1
2
HINWEIS für die Farbwahlseite: Dachprofile erhält man, wenn eine Seite mit
1 mit farblicher Beschichtung
2 Rückseitenschutzlack beschichtet wird

10.1. Dacheindeckung KALTDACH - Negativlage

• Kaltdach Trapezprofil als Ausseneindeckung
Bei einem Kaltdach sollten die Trapezprofile mit dem 1
schmalen Gurt nach oben und dem breiten Gurt
nach unten verlegt werden.
Auf diese Weise erhalten wir eine bessere Ableitung 2
von Regenwasser.

• Antikondensbeschichtung
Eine Antikondensbeschichtung ist ein selbstkleben-
des Vlies, das eine Abtropfung von Kondenswasser
verhindert. Die Antikondensbeschichtung wird an
die Unterseite von Trapezprofilen geklebt und vor-
wiegend in unbeheizten Objekten (z.B. Hallen, La-
ger) verwendet.

Kondenswasser, das auf der Oberfläche der Profile
kondensiert, dringt in die Antikondensbeschichtung
ein und verhindert die Bildung von Tropfen. Mit ste-
igender Temperatur verdampft das von dem Vlies
aufgenommene Wasser und die Antikondensbeschi-
chtung trocknet wieder.
mit
Antikondensbeschichtung ohne

6
