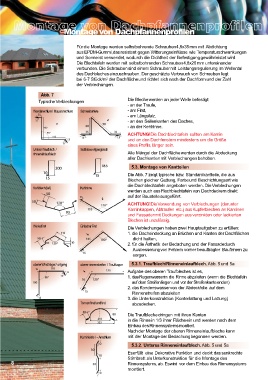

Page 8 - Montageanleitung für Trapezbleche

Montagevon Dachpfannenprofilen

Fürdie Montage werden selbstbohrende Schrauben4,8x35mm mit Abdichtung
ausEPDM-Gummi,dasresistent gegen Witterungseinflüsse wie Temperaturschwankungen
und Sonneist verwendet, wodurch die Dichtheit der Befestigunggewährleistet wird.
Die Blechtafeln werden mit selbstbohrenden Schrauben4,8x20mm untereinander
verbunden. Die Schraubensind einem Schraubermit Leistungsregulierung im Wellental
des Dachblecheseinzuschrauben. Der geschätzte Verbrauch von Schrauben liegt
2
bei 6-7 Stück/m der Dachflächeund richtet sich nach der Dachform und der Zahl
der Verblechungen.

Abb. 7
Die Blechewerden an jeder Welle befestigt:
TypischeVerblechungen
- an der Traufe,
Wandanschluss/ Maueranschluss Schneebarriere - am First,
- am Längsfalz,
- an den Seitenkanten des Daches,
- an der Kehlrinne.
ACHTUNG!Die Dachblechtafeln sollten am Kamin
und an den Dachfenstern mindestens um die Größe
eines Profils,länger sein.
UnteresTraufblech / Seitlichesortgangblech
rinneneinlaufblech Alle Mängel der Dachflächewerden durch die Abdeckung
aller Dachkantenmit Verblechungen behoben.

5.3. Montage von Kantteilen
Die Abb. 7 zeigt typische bzw. Standardkantteile, die aus
Blechengleicher Gattung, Farbeund Beschichtungsart wie
die Dachblechtafeln angeboten werden. DieVerblechungen
Kehlblech(tief) Kehlrinne
werden auch ausFlachblechtafeln von Dachdeckern direkt
auf der Baustelleausgeführt.
ACHTUNG!DieVerwendung von Verblechungen (darunter
Kaminkappen, Abtraufen etc.) ausKupferblechen an Kaminen
und Fassadenmit Deckungen aus verzinkten oder lackierten
Blechen ist unzulässig.
Winkelfirst EinfacherFirst
Die Verblechungen haben zwei Hauptaufgaben zu erfüllen:
1. die Dacheindeckung an Brüchen und Kanten der Dachflächen
dicht halten,
2. für die Ästhetik der Bedachung und der Fassadedurch
Ausbesserungvon Fehlern vorher beauftragter Baufirmen zu
sorgen.

obererWindträger/ ortgang oberer rinnenstreifen / Traufkappe 5.3.1. Traufblech/Rinneneinlaufblech. Abb. 5 und 5a
Aufgabe des oberen Traufbleches ist es,
1. dasRegenwasserin die Rinne abzuleiten (wenn die Blechtafeln
auf dem Streifenliegen und vor der Streifenkanteenden)
2. dasKondenswasservon der Abdeckfolie auf dem
Rinnenstreifen abzuleiten
3. die Unterkonstruktion (Konterlattung und Lattung)
Tonnenfirst/rundfirst abzudecken.

Die Traufblechedringen mit ihren Kanten
in die Rinnein 1/3 ihrer Flächeein und werden nach dem
Einbau desRinnensystemsmontiert.
Nachder Montage der oberen Rinneneinlaufbleche kann
Kaminleiste/ - Anschluss mit der Montage der Bedachungbegonnen werden.
5.3.2. Unteres Rinneneinlaufblech. Abb. 5 und 5a
Eserfüllt eine Dekorative Funktion und deckt das senkrechte
Stirnbrett alsUnterkonstruktion für die Montage des
8 8 Rinnensystems,ab. Eswird vor dem Einbau des Rinnensystems
montiert.
