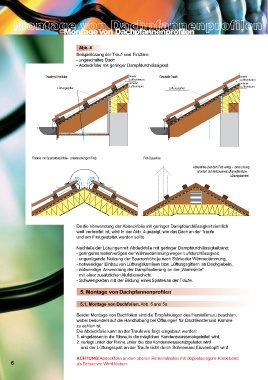

Page 6 - Montageanleitung für Trapezbleche

Montagevon Dachpfannenprofilen

Abb. 4
Beispiellösung der Trauf-und Firstlinie
- ungeschaltes Dach
- Abdeckfolie mit geringer Dampfdurchlässigkeit

Traufemit Keilfutter oberer GeschalteTraufe oberer
Lufthohlraum Lufthohlraum
unterer unterer
Lufthohlaum Lufthohlaum
Lüftungsgitter Lüftungsgitter

Firstlinie mit Spalt (Abdeckfolie– Unterbrechungim First) First-Dauerlinie

AbdeckfolieüberdemFirstverlegt– dieseLösung
erfordert denEinbaueinesLüftunsgittersbzw.
Lüftungskamins!

Dadie Verwendung der Abdeckfolie mit geringer Dampfdurchlässigkeitziemlich
weit verbreitet ist, wird in der Abb. 4 gezeigt, wie dasDachan der Traufe
und am Firstgestaltet werden sollte.

Nachteile der Lösungenmit Abdeckfolie mit geringer Dampfdurchlässigkeitsind:
- geringeres Isolierverögen der Wärmedämmung wegen Luftdurchlässigkeit,
- ungenügende Nutzung der Sparrenhöhe je nach Stärkeder Wärmedämmung,
- notwendiger Einbauvon Lüftungskaminen bzw. Lüftungsgittern an Dachgiebeln,
- notwendige Anwendung der Dampfisolierung an der„Warmseite“
mit einer zusätzlichenAlufolienschicht
- Schwierigkeiten mit der Bildung eines Spaltesan der Traufe.

5. Montage von Dachpfannenprofilen

5.1. Montage von Dachfolien. Abb. 5 und 5a

Beider Montage von Dachfolien sind die Empfehlungen des Herstellerszu beachten,
wobei besondersauf die Handhabung bei Öffnungen für Dachfensterund Kamine
zu achten ist.
Die Abdeckfolie kann an der Traufewie folgt eingebaut werden:
1. eingelassenin die Rinne,in die mögliches Kondenswasserabgeleitet wird,
2. verlegt unter der Rinne,unter die dasKondenswasserabgeleitet wird
und der Lüftungsspalt an der Traufenicht durch Schneeund Eisverstopft wird

ACHTUNG!Abdeckfolie an den oberen Rinnenstreifen mit doppelseitigem Klebeband
6 6 alsSchutz vor Wind kleben.
