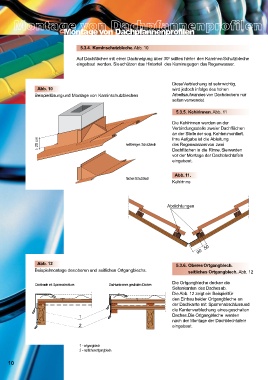

Page 10 - Montageanleitung für Trapezbleche
P. 10
Montagevon Dachpfannenprofilen
5.3.4. Kaminschutzbleche.Abb. 10
o
Auf Dachflächenmit einer Dachneigung über 30 sollten hinter den Kaminen Schutzbleche
eingebaut werden. Sieschützen das Hinterteil des Kaminsgegen das Regenwasser.
DieseVerblechung ist sehrwichtig,
Abb. 10 wird jedoch infolge deshohen
Beispiellösung und Montage von Kaminschutzblechen Arbeitsaufwandes von Dachdeckern nur
selten verwendet.
5.3.5. Kehlrinnen.Abb. 11
Die Kehlrinnen werden an der
Verbindungsstelle zweier Dachflächen
an der Stelleder sog.Kehlenmontiert.
Ihre Aufgabeist die Ableitung
keilförmiges Schutzblech des Regenwassersvon zwei
Dachflächen in die Rinne.Siewerden
vor der Montage der Dachblechtafeln
eingebaut.
Abb.11.
flachesSchutzblech
Kehlrinne
Abdichtungen
Abb. 12
5.3.6. OberesOrtgangblech.
Beispielmontage desoberen und seitlichen Ortgangblechs.
seitliches Ortgangblech. Abb. 12
Die Ortgangbleche decken die
Dachkantemit Sparrenabschluss Dachkanteeines geschalten Daches
Seitenkanten des Dachesab.
Die Abb. 12 zeigt ein Beispiel für
den Einbau beider Ortgangbleche an
der Dachkante mit Sparrenabschlussund
die Kantenverblechung eines geschalten
Daches.Die Ortgangbleche werden
nach der Montage der Dachblechtafeln
eingebaut.
1 - ortgangblech
2 - seitlichesortgangblech
100
1
